水性有机硅高温涂料
自洁耐污纳米缩孔带来低表面张力及低摩擦系数，实现耐污和防涂鸦效果。
抗刮伤强硬度>3H，高温大于850℃可多次成膜达成硬度莫氏大于4度。
可耐900°C可达900℃，>200小时时效，良好的耐冷热冲击性能。
耐酸碱性5%硫酸、5%氢氧化钠中浸泡72h，漆膜不起泡，不脱落。
耐化学品高致密网链结构和迷宫效应达成良好的酒精及汽油抗蚀层。
产品参数 1. 浆料参数：
常温烘干型Y系列
| 产品外观 | 粘稠液体（颜色可调） |
| 固含量 | 50~65% |
| 涂层细度 | ≤30μm |
| 施工工艺 | 喷涂/丝网印 |
| 粘度（mPa·s） | 2000-6000 |
常温自干型YC系列
| 产品外观 | 粘稠液体（颜色可调） |
| 固含量 | 45~60% |
| 刮板细度 | ≤35μm |
| 施工工艺 | 喷涂 / 刷涂 |
| 粘度（mPa·s） | 2000-5000，可加水降粘 |
2. 工艺参数：
常温烘干型Y系列
| 产品牌号 | Y300 | Y500 | Y700 | Y900 |
|---|---|---|---|---|
| 干膜厚度 | 25-35μm | |||
| 耐温隔焰时效 （>2000h） |
≤300°C | ≤500°C | ≤700°C | ≤900°C |
| 涂层干燥 （自干/80°C/220°C） |
30min（220°C） | |||
| 产品牌号 | 干膜厚度 | 耐温隔焰时效 （>2000h） |
涂层干燥 （自干/80°C/220°C） |
|---|---|---|---|
| Y300 | 25-35μm | ≤300°C | 30min（220°C） |
| Y500 | ≤500°C | ||
| Y700 | ≤700°C | ||
| Y900 | ≤900°C |
常温自干型YC系列
| 产品牌号 | YC300 | YC500 | YC700 | YC900 |
|---|---|---|---|---|
| 涂层耐温时效 （>200h） |
≤300°C | ≤500°C | ≤700°C | ≤900°C |
| 涂层干燥 | 双组分自干 / 低温烘烤 | |||
| 产品牌号 | 耐温隔焰时效 （>200h） |
涂层干燥 |
|---|---|---|
| YC300 | ≤300°C | 双组分自干 / 低温烘烤 |
| YC500 | ≤500°C | |
| YC700 | ≤700°C | |
| YC900 | ≤900°C |
3. 涂层参数：
常温烘干型Y系列
| 涂层附着力 | 涂层硬度 |
|---|---|
| ≤1级 | >3H |
常温自干型YC系列
| 涂层附着力 | 涂层硬度 |
|---|---|
| ≤1级 | >H |
以上参数仅供参考，具体以实际应用为准（因工艺和基材实况有关系）
产品优势 水性有机耐高温涂料 vs. 普通涂料
| 涂料 类型 |
常规丙烯酸 与环氧涂料 |
有机硅 涂料 |
有机氟 涂料 |
水性陶瓷 涂料 |
水性有机 耐高温涂料 |
| 硬 度 | HB-2H | HB-2H | HB-H | H-6H | >3H，>2B |
| 耐温性 | ≤180℃ | ≤300℃ | ≤300℃ | 600℃ | ≤900℃ |
| 耐 水 | 差 | 一般 | 好 | 较好 | 好 |
| 耐酸碱 | 差 | 差 | 好 | 一般 | 很好 |
| 成 本 | 低 | 高 | 高 | 适中 | 适中 |
实验测试：
弗朗戈水性有机硅耐高温涂料、国外某知名品牌的水性有机硅耐高温涂料1号、2号、3号样品。

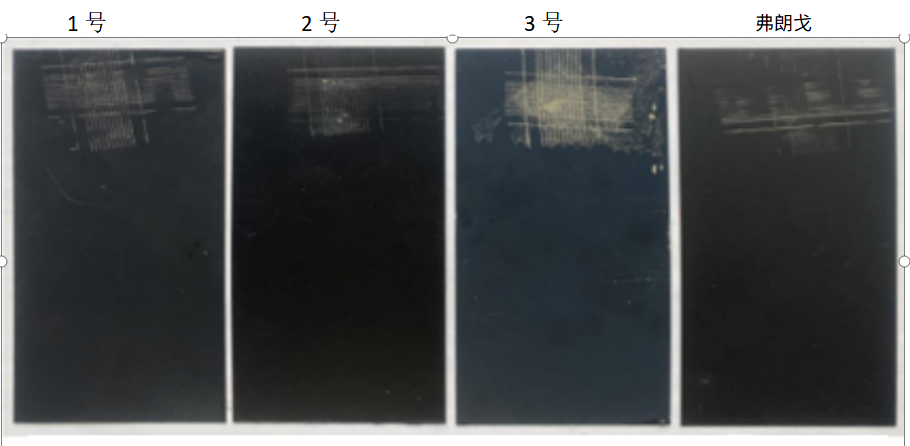

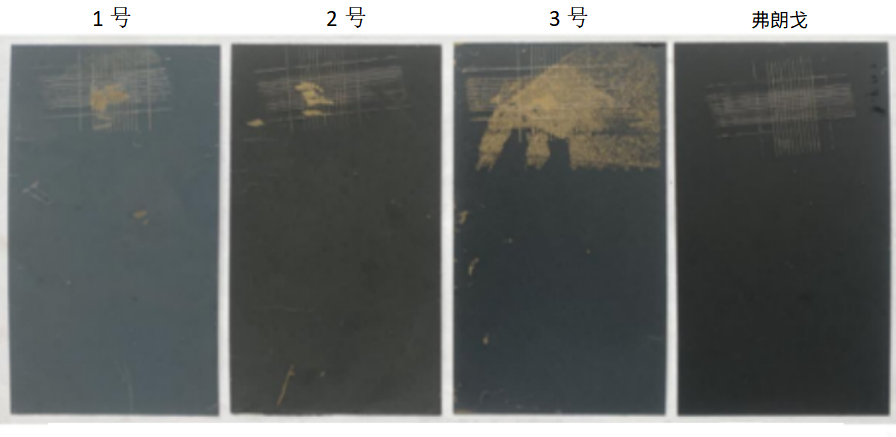

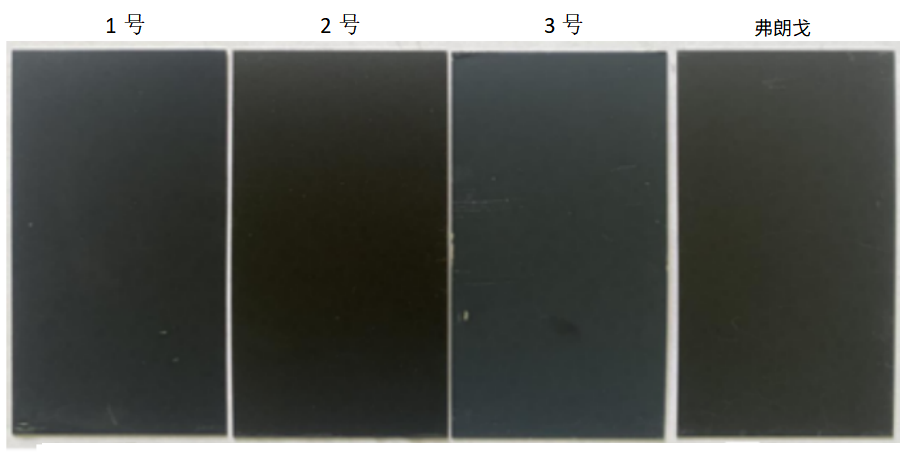

对以上4个涂料的基本物性和主要性能如耐热性能、室温交变性能、220℃/400℃/600℃烘烤后的附着强度进行了测试。

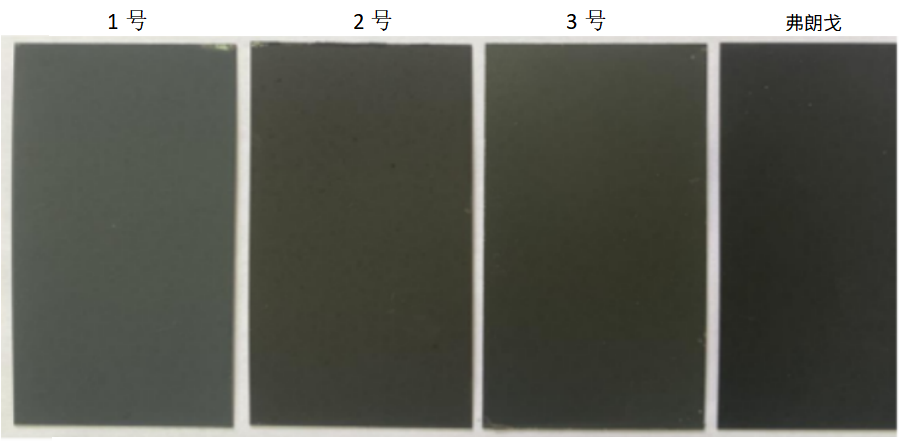

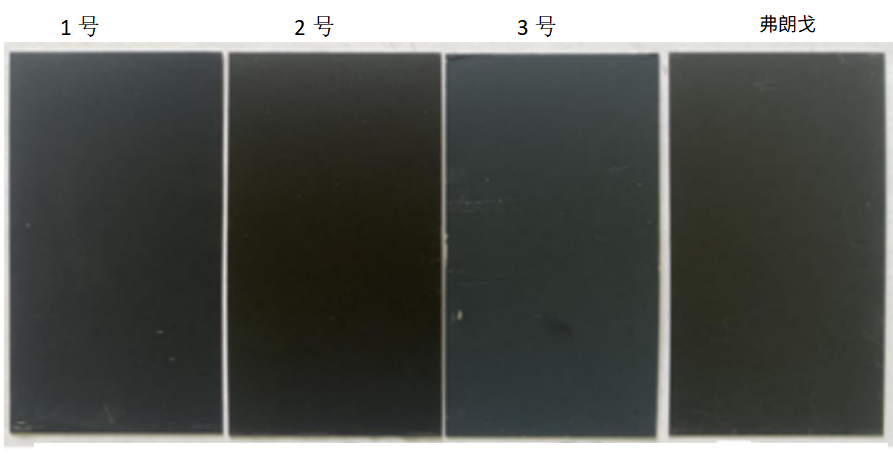

220℃/0.5h固化后的外观
4个实验试片均漆膜完整，无开裂。

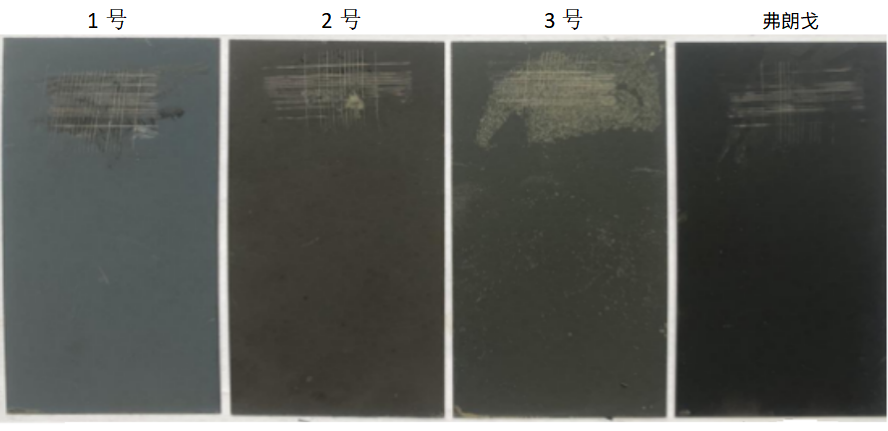

220℃/0.5h固化后的附着力
4个实验试片均通过百格测试，附着力0级。
