5G滤波器背后的新材料 — FY系列导电银浆
日期：2021-11-04 来源：弗朗戈
滤波器是移动通信中进行信号传输频率选择的关键器件，主要通过电容、电感、电阻等元器件的组合移除信号中不需要的频率分量，同时保留需要的频率分量，从而保障信号能在特定的频带上传输，消除频带间相互干扰。从用途的角度来看，当前滤波器最主要的用途就是作为基站用滤波器。
01
5G滤波器为何选择陶瓷？

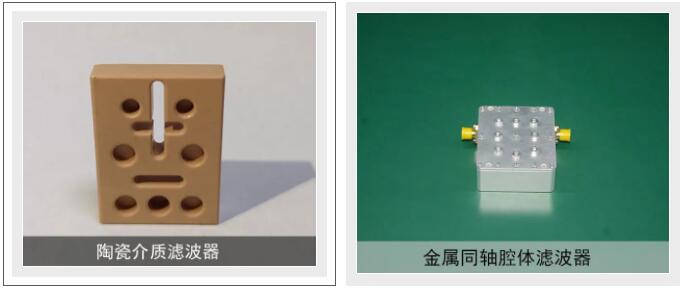

基站滤波器主要有金属同轴腔体滤波器和陶瓷介质滤波器。随着5G技术的发展，陶瓷介质滤波器逐步替代传统金属同轴腔体滤波器成为主流。
很多人会有疑问，为什么陶瓷介质滤波器会逐步替代传统金属同轴腔体滤波器呢？其实主要有3点原因：

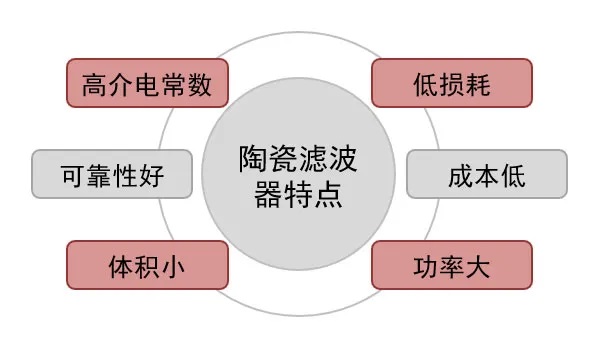

1.陶瓷介质滤波器具备高介电常数、低损耗、体积小和功率大的特点，便于大规模集成，体积小安装也方便；
2.可靠性好。陶瓷各项性能对温度的变化不敏感，这个是在室外比较重要，不像金属或者塑料对高低温下性能变化大，并且陶瓷耐腐蚀性能会更好；
3.陶瓷滤波器成本低。首先是原材料的成本低，陶瓷原料中主要组成部分包括钛、镁、钙，单价都不贵，同时目前采用的是干压工艺，尺寸精度高，后续机加工的环节随着工艺成熟可以大大减少。由于生产材料为陶瓷粉末，加工环节不需要大量数控机床，因此在介质滤波器的良率上升后，整体成本相较金属滤波器能大大降低。
02

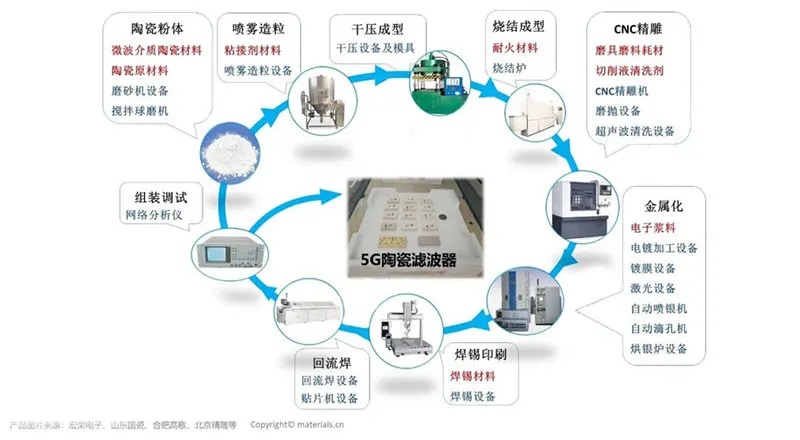

陶瓷介质滤波器的生产工艺包括哪些？
既然我们已经知道了传统金属同轴腔体滤波器终将会被陶瓷介质滤波器所替代，那么陶瓷介质滤波器的生产工艺又包括哪些呢？就让我们一起来了解下吧！
● 粉体制备
将介质陶瓷粉体与助剂按一定比例配料，经过球磨混料，烘干过筛后，在烧结炉中高温预烧一定时间，去除粉体杂质，然后再预烧料中加入单体、交联剂和溶剂等，经过磨砂机球磨获得陶瓷浆料，在喷雾造粒机中进行雾化和干燥。
● 干压成型
将造粒好的粉料放入模具中，通过压头施加压力，压头在模腔内位移，传递压力，是模腔内粉体颗粒重排变形而被压实，形成具有一定强度和形状的陶瓷素胚。
● 烧结
陶瓷介质滤波器的烧结工艺的改进能显著影响陶瓷滤波器的性能，烧结温度和保温时间都是重要的控制参数，决定了陶瓷的晶粒大小和密度高低，进而影响陶瓷的机械强度和极化。
● CNC加工
采用CNC数控机床进行磨削，精确陶瓷介质机体的尺寸精度。
● 金属化

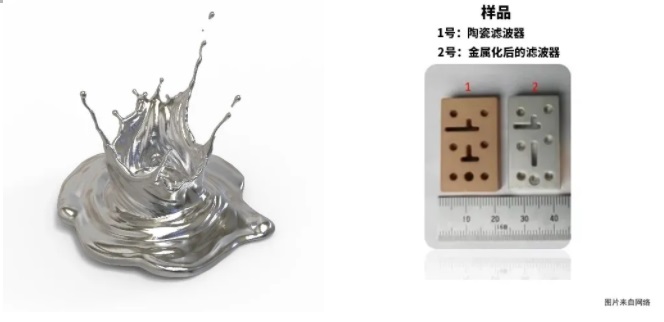

通过导电银浆，采用化学电镀、喷涂、溅射、丝网印刷等工艺在陶瓷介质机体上覆银层。
03
金属化工艺的关键材料—导电银浆
在陶瓷滤波器生产过程中，金属化工艺起到承上启下的作用，同时决定了陶瓷滤波器是否具有大批量生产的可能。而导电银浆作为金属化工艺的关键材料之一，其导电性能和导电层的致密性对滤波器的性能产生重要的影响。
导电银浆是导电性填料为银粉的填充型导电浆料，是介质滤波器的关键材料。这是因为银具有导电能力强、热膨胀系数接近瓷坯、热稳定性好、可直接在银层上焊接金属等优点，被视为陶瓷介质滤波器电极材料的最优选择。
因此，5G陶瓷介质滤波器表面要形成致密性高、附着力好、导电性能强及可焊性能好的银导电层，导电银浆的选择尤为关键。

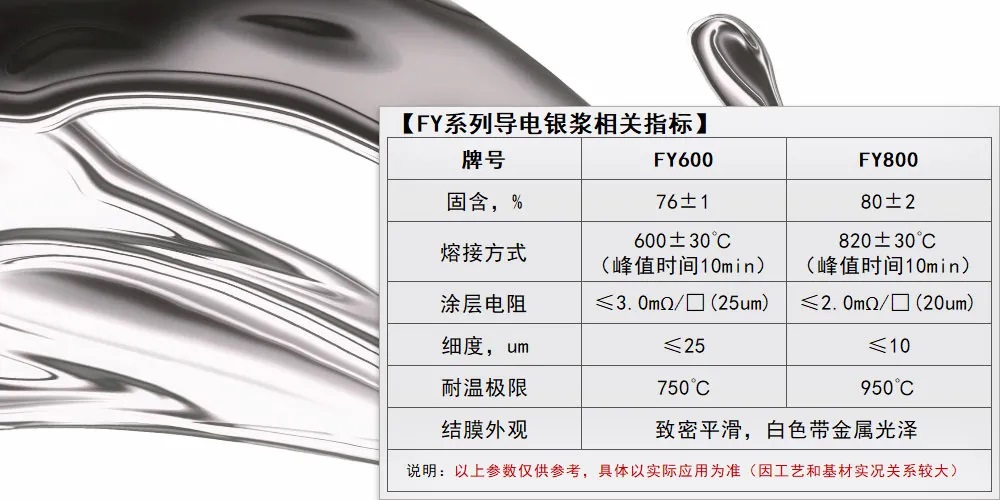

“FY系列导电银浆”是安米微纳深度研发的电子浆料系列产品之一。该系列产品适用于滴涂、丝网印、刷涂和喷涂等工艺，通过高温熔接之后，最终会在陶瓷介质机体表面上形成一层特殊的致密涂层。
由这种导电银浆高温熔接而成的涂层具有高导电性，涂层电阻不超过3.0mΩ/□(25um)，能够减少陶瓷滤波器在信号传输频率过程中的介电损耗。
除此之外，“FY系列导电银浆”还属于无机系列产品，本身具有高硬耐刮、耐高温、抗氧化、耐酸碱等综合耐候功能，固可长时效的稳定使用。
那么想了解“FY系列导电银浆”的客户朋友们，欢迎随时联系我们技术团队。
